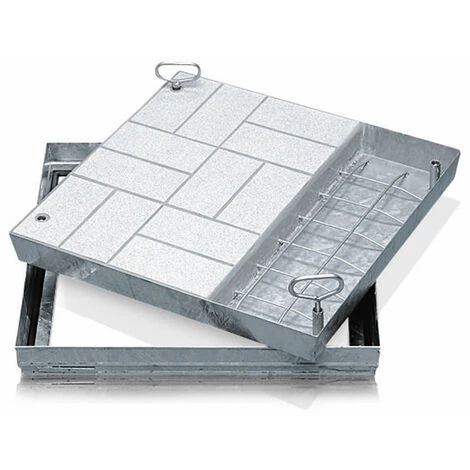

Zarges Schachtabdeckung Aus Stahl Mit Wanne 600 Mm X 400 Mm

Eigenschaften

• Material: Metall
• Farbe: Grau
• Form: Konisch

Beschreibung by Topleiter.de

Begeh- oder befahrbare Schachtabdeckungen mit wählbarer Oberfläche oder Deckelplatte für den Innen- und Außenbereich.

Eine perfekt angepasste Optik bieten die Schachtabdeckungen mit wählbarer Oberfläche durch bauseitige Füllung der Deckelwanne mit dem gleichen Material wie der übrige Bodenbelag (Platten, Fliesen, Teppich oder Pflastersteine). Für geringere Belastungen von bis zu 1,5 t bieten die Schachtabdeckungen mit Deckelplatte die richtige Lösung. Die Deckelplatte ist aus geriffeltem, rutschfestem Aluminium bzw. Tränenblech aus Stahl, feuerverzinkt oder V2A (1.4301), gebeizt und passiviert. Der Rahmen ist aus feuerverzinktem Stahl bzw. Edelstahlprofil V2A (1.4301). pp

• Nach DIN EN 124 in Verbindung mit DIN 1229
• Konische Profilkonstruktion mit Mehrfachverschraubung
• Leicht zu öffnen, kein Verklemmen
• EPDM-Dichtung (benzolbeständige Dichtung auf Anfrage)
• Geruchs- und tagwasserdicht
• Belastung bei wählbarer Oberfläche: Prüfkraft 125 kN (= 12,5 t), nur nach Befüllung der Deckelwanne bauseitig mit Beton B 45 (Körnung 0–8)
• Inkl. Aushebegriffe (Paar) aus Edelstahl, bestehend aus einem selbstabhebenden Öffnungsgriff und einem Aushebegriff
• Abdeckungen aus Stahl, feuerverzinkt, und Edelstahl V2A



Einbau bodeneben nach DIN EN 124 i.V. mit DIN 1229

Lichtes Schachtmaß (mm)

450 x 450

500 x 500

600 x 400

600 x 400

600 x 600

600 x 600

635 x 635

800 x 600

800 x 600

800 x 800

800 x 800

1000 x 600

1000 x 800

1000 x 1000

1000 x 1000

Material Abdeckung

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Tränenblech verzinkt

Stahl verzinkt

Tränenblech verzinkt

Stahl verzinkt

Stahl verzinkt

Tränenblech verzinkt

Stahl verzinkt

Tränenblech verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Tränenblech verzinkt

Material Rahmen

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Stahl verzinkt

Deckelart

mit Wanne*

mit Wanne*

mit Wanne*

mit Deckplatte**

mit Wanne*

mit Deckplatte**

mit Wanne*

mit Wanne*

mit Deckplatte**

mit Wanne*

mit Deckplatte**

mit Wanne*

mit Wanne*

mit Wanne*

mit Deckplatte**

Bauhöhe (mm)

90

90

90

62,5

90

62,5

90

90

62,5

90

62,5

90

90

90

62,5

Wannentiefe (mm)

80

80

80

–

80

–

80

80

–

80

–

80

80

80

–

Außenmaß (mm)

570 x 570

620 x 620

720 x 520

760 x 560

720 x 720

760 x 760

755 x 755

920 x 720

960 x 760

920 x 920

960 x 960

1120 x 720

1120 x 920

1120 x 1120

1160 x 1160

Artikel-Nr.

47030

47031

47032

47050

47033

47051

47034

47035

47052

47036

47053

47037

47038

47039

47054

* = Belastungsklasse bei Befestigung mit Beton B 45 Klasse B 12,5 t. Bei Teilbefestigung max. Fußgänger

** = Belastungsklasse A 1,5 t
